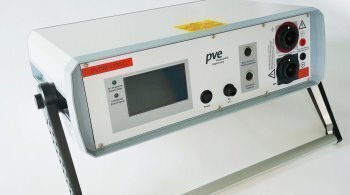

太陽能光伏組件IV曲線功率測試儀PVPM1100C用于光伏電站IV曲線測試，組件功率測試，推算STC狀態下的功率值，是電站檢測運維必不可少的工具。

太陽能組件測試儀PVPM1100C技術參數：

☆ 微型工業PC32Bit，實時時鐘，無機械運動部件

☆ Z大采樣率100千赫茲

☆ 分辨率0.01V-0.25V，0.005A-0.01A(取決于SEL。 范圍)

☆ 準確的a/d轉換器0.08%的FSR±1LSB

☆ 精度峰值功率測量：±5%

☆ 重復精度：±2-3%

☆ 單次測量持續時間：20ms至2秒，避免受測模塊電容特性的影響

☆ 數千次測量的非易失性數據存儲

☆ 集成Pt100或Pt1000溫度傳感器的輻照參考傳感器(Phox)測量輻照度和電池溫度

☆ 其他商用傳感器，例如ISET-傳感器?可以使用可靠的電纜連接

☆ 測試中PVPM和組件之間的四線電纜避免了電壓的錯誤測量

☆ 附加測量被測試組件的后表面溫度(Pt100RTD的第二輸入可用)

☆ 在可選擇的時間間隔內連續長期測量I-V曲線

☆ 電流和電壓的范圍可以按任何順序組合

☆ 設備自動選擇Z佳范圍。

光伏IV曲線測量儀PVPM1100C顯示：

☆ TFT顯示器，RGB顏色，LED背光，分辨率480x272像素，強光顯示

光伏IV曲線測量儀PVPM1100C操作：

☆ 菜單驅動在觸摸屏上

☆ 通過Windows軟件交替操作和評估，通過USB2.0標準電纜連接

電站功率測試設備PVPM1100C電源：

☆ 鋰電池99.6Wh（連續運行~8小時）

☆ 外部電源寬范圍輸入(90-263Vac，47-63Hz，40W，輸出16Vdc)，UL批準

☆ 集成電池充電器，具有蓄電池過載保護

☆ 顯示電池狀態與LED在前面板

電站功率測試設備PVPM1100C尺寸

☆ 寬度：48厘米，高度：16厘米，深度：37厘米，重量：約14.9公斤

太陽能光伏組件IV曲線功率測試儀PVPM1100C測量范圍：

電壓：25v/100v/500v/1000v

電流：10A/20A/50A/100A

溫度：-40°C-+100°C與Pt1000

輻照度：0-1300W/m2（標準傳感器）
