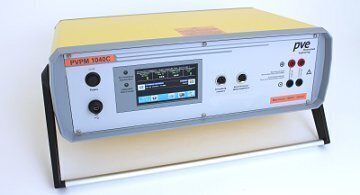

PVPM1040C是德國PVE公司生產的一款太陽能組件測試儀，光伏IV曲線測量儀，電站功率測試設備，開路電壓1000V，短路電流40A，無需輸入組件信息可以推算STC下的組件功率，標配PV Analyzer軟件生成測試報告。

太陽能組件測試儀PVPM1040C測量范圍：

電壓：25v/100v，500v/1000v

電流：2A/5A/10A/40A

溫度：-40°C-+100°C與Pt1000

輻照度：0-1300W/m2（標準傳感器）

太陽能組件測試儀PVPM1040C技術參數：

☆ 微型工業PC32Bit，實時時鐘，無機械運動部件

☆ Z大采樣率100千赫茲

☆ 分辨率0.01V-0.25V，0.005A-0.01A(取決于SEL 范圍)

☆ 準確的a/d轉換器0.08%的FSR±1LSB

☆ 精度峰值功率測量：±5%

☆ 重復精度：±2-3%

☆ 單次測量持續時間：20ms至2秒，避免受測模塊電容特性的影響

☆ 數千次測量的非易失性數據存儲

☆ 集成Pt100或Pt1000溫度傳感器的輻照參考傳感器(Phox)測量輻照度和電池溫度

☆ 其他商用傳感器，例如ISET-傳感器?可以使用可靠的電纜連接

☆ 測試中PVPM和組件之間的四線電纜避免了電壓的錯誤測量

☆ 附加測量被測試組件的后表面溫度(Pt100RTD的第二輸入可用)

☆ 在可選擇的時間間隔內連續長期測量I-V曲線

☆ 電流和電壓的范圍可以按任何順序組合

☆ 設備自動選擇Z佳范圍。

光伏IV曲線測量儀PVPM1040C顯示：

☆ TFT顯示器，RGB顏色，LED背光，分辨率480x272像素，強光顯示

光伏IV曲線測量儀PVPM1040C操作：

☆ 菜單驅動在觸摸屏上

☆ 通過Windows軟件交替操作和評估，通過USB2.0標準電纜連接

光伏組件IV曲線功率測試儀PVPM1040C電源：

☆ 鋰電池99.6Wh（連續運行~8小時）

☆ 外部電源寬范圍輸入(90-263Vac，47-63Hz，40W，輸出16Vdc)，UL批準

☆ 集成電池充電器，具有蓄電池過載保護

☆ 顯示電池狀態與LED在前面板

光伏組件IV曲線功率測試儀PVPM1040C尺寸

· 寬度：48厘米，高度：16厘米，深度：37厘米，重量：約7.7公斤
