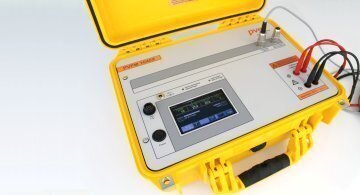

德國PVE公司生產的光伏組件I-V及功率測試儀PVPM1000X，為滿足這些苛刻的條件而開發，使精確測量成為可能，并且高效便捷。它的設計理念：精度Z大化-努力Z小化，在別人還在輸入數據的時候，輕松讀取您的測試結果！測試符合IEC62446《并網光伏發電系統：技術資料，委托檢測和驗收測試的Z低要求》標準。高精確度，歸功于對光伏組件測試儀的容性負載，穩定測量特性I-V曲線。

    光伏測試儀PVPM1000X能夠測試光伏組件以及組件串的I-V曲線，并能夠現場測試并計算出Z大功率Ppk，串聯電阻Rs和并聯電阻Rp。計算結果直接顯示在高級別的防水彩色顯示屏上。正常情況下，測試的Z大功率Ppk是基于STC（1000W/m2，25℃，AM1.5）標準測試條件下的，而Z大功率測試通常是在實驗室的條件下完成很難在多變的戶外條件下進行量測并得到精確的結果。

太陽能組件I-V曲線測試設備技術參數

一、設備外殼

工業級別塑料箱體： IP67級別防水，防塵，外蓋開關操作容易，便于手提。操作顯示面板耐用，所有連接接口都設計在面板上，更方便用戶使用。

操作

二、測試單元

1.  內置工業電腦，內部存儲512MB，可以存儲幾千筆數據;

2.  采樣速率100KHz，精度12Bit;

3.  I-V參數的測試精度小于1%，Z大功率偏差在±5%內;

4.  采用四線制測試方式，避免測試誤差。

5.  單次測試時間為從200ms到2 秒（量測100組數據序列），W美測試高效組件多種規格并集成  PT1000  溫度傳感器的輻照參考電池；（避免光譜響應偏差造成的功率偏差）

6.  可選背板溫度測試探頭，可以測試組件背板的實際溫度;

7.  德國  ISE  或者  ISE Fraunhofer  實驗室校準的參考電池：單晶，多晶，非晶，CIS，多種類型可選擇，

8.  設備帶有安全開關，可以防止由于接線極性接反以及其他錯誤造成的設備損壞，進而保護設備。

三、測量范圍

機臺型號：PVPM1000X

電壓量程：25/100/500/1000V

電流量程：2/5/10/20A

溫度量程：-40°C-+120°C

輻照度量程：0-1300W/m2（Pt1000）

*測試量程可以按照上表自由組合，測試時設備會自動按照上一次量測結果進行量程調整，不需要手動調節量程，方便用戶使用。

*注意：設備必須在既定的量程范圍內使用，而不能超出量測范圍使用，以免損壞設備。

四、 顯示單元

適合全天使用的彩色 TFT LED 背光顯示屏，分辨率 480X272，高對比度。

五、 設備操作

1. 直接通過設備的觸摸屏進行操作，操作界面簡單易于使用，測試結果直接顯示在觸摸顯示屏上。

2. 可以通過 USB 傳輸數據到電腦中，進行數據的處理和分析。

3. 設備供電鋰電池11.25V/8.8Ah/99.6Wh(可以連續工作8個小時)；

4. 接外部交流電時設備也可以操作和使用，供電電壓90-264V，47-63Hz適合全球所有電壓標準內部自動充電保護，通過 LED 顯示充電狀態。

5. 尺寸寬: 40.6cm, 高: 17.5cm, 長: 33cm, 重量：大約 7.7 千克（重量包含工具箱的重量：安全開關，參考電池片，以及線纜放置在自帶工具箱里）

六、 光伏組件I-V曲線測試儀其他特色

1. 容性負載下的穩定測量使得得到的I-V曲線能夠精度、可靠性更高。

2. 可測量短路電流Isc，開路電壓Uoc，峰值功率Pmax，串聯電阻Rs，內部并聯電阻Rp。

3. 即時數據轉換為STC

4. 獲得的光伏發電測評系統，即時沒有廠家的技術規格也能精確測量。

5. 獲得的能根據U-I曲線來確定光伏發電系統內部串聯阻抗的方法。

6. 帶有雙向數據交互功能的完整的客戶數據庫

7.  帶有雙向交互功能的完整的模組數據庫。

8. 1000V/32A的保護斷路器確保設備的高可靠性。

9. 四芯電纜連接確保功率和溫度測量結果的無誤差。

10. 輻照度傳感器溫度和Pt100模塊背面溫度的分開測量確保了測量的準確性。

11. 即時的輻射能量、溫度等環境信息的連續顯示。

12. 簡單時尚的觸屏操作面板。
