逆變器效率測試技術詳解：

逆變器是一種能將直流電轉換成交流電的裝置。由于其廣泛應用于太陽能電池板、風力發電、工業自動化等領域，因此逆變器效率測試成為了評估逆變器性能的重要手段。

逆變器效率測試是通過對逆變器的輸入與輸出電壓、電流進行測量，從而計算逆變器的輸出功率與輸入功率的比值，即逆變器的效率。下面，將詳細介紹逆變器效率測試的技術流程和關鍵因素。

一、測試流程

逆變器效率測試的流程一般包括以下步驟：

1.設置測試條件。首先需要確定測試的輸入電壓、輸出電壓、負載電流等參數。一般情況下，輸入電壓和輸出電壓會分別設置為額定值的80%~120%，而負載電流則會從0到額定電流采集數據。

2.測試逆變器輸入與輸出電流、電壓，并測量負載消耗的電能。

3.計算逆變器的輸出功率、輸入功率和效率。逆變器的輸出功率為輸出電流乘以輸出電壓，輸入功率為輸入電流乘以輸入電壓，而效率則為輸出功率與輸入功率之比。

二、關鍵因素

逆變器效率測試的終結果受到多個因素的影響，以下是測試逆變器效率時需要注意的幾個關鍵因素。

1.負載電阻的影響。負載電阻在不同的頻率下存在不同的阻抗，而逆變器的效率也會受到負載電阻阻抗的影響。因此，需要根據測試的實際情況選擇合適的負載電阻，并保證在測試的過程中負載電阻不會因過溫而失效。

2.環境溫度與濕度的影響。逆變器的效率隨著環境溫度的升高而下降，這是因為在高溫下，逆變器內部元器件的電阻值會變大，導致能量消耗的增加。而在低溫下，電阻值則會變小，從而增加逆變器的效率。此外，高濕度環境下也會影響逆變器效率的測試結果，因此需要注意測試環境的控制。

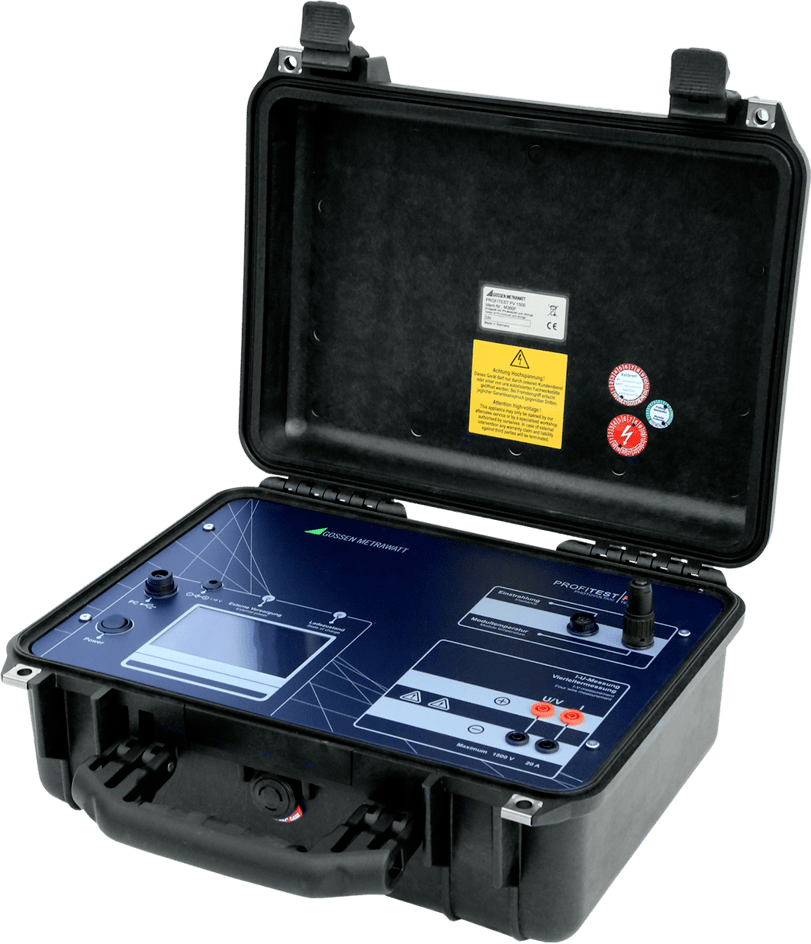

3.測試儀器的選擇。對于逆變器效率測試來說，選擇合適的測試儀器也是至關重要的。一般情況下，需要選擇具有高準確度的電流表、電壓表和功率計等儀器，并根據測試的需求選擇合適的采樣速率和分辨率。

逆變器效率測試是評估逆變器性能的重要手段，在其設計和應用過程中需要嚴格遵循測試流程，同時充分考慮測試環境和測試儀器的重要影響因素。
