太陽能電池el測試原理：

太陽能電池的EL測試是一種常用的光電轉換效率檢測方法。它利用了電子學攝影技術，通過觀察電池片或模塊在特定波長下的發光情況，來評估其光電性能。

本文將詳細介紹太陽能電池EL測試的原理和工作流程：

1. EL測試原理

EL測試是基于太陽能電池的電致發光（Electroluminescence）現象進行的。當外加電壓施加到太陽能電池上時，如果電池內部存在缺陷或不良區域，則會在這些區域發生局部的電擊穿現象，產生少量的載流子。這些載流子在向外擴散的過程中，會與空穴重新結合，并釋放出能量。這些能量以光子的形式發射出去，形成電池片或模塊的發光現象。

EL測試就是利用了這個電致發光現象。在EL測試中，首先需要將電池片或模塊置于完全黑暗的環境中，然后施加恒定的注入電流和適當?shù)臏y(cè)量電壓。當電池片或模塊受到激發時，會在特定波長下發出光線。這些光線會被電子學攝影設備捕獲，并轉換成數字圖像。

通過分析這些數字圖像，可以獲得電池片或模塊的表面缺陷、不良區域等信息。此外，由于電致發光現象和太陽能電池的光電轉換效率密切相關，因此EL測試也可以用來評估太陽能電池的性能指標，如開路電壓、短路電流、填充因子和轉換效率等。

2. EL測試工作流程

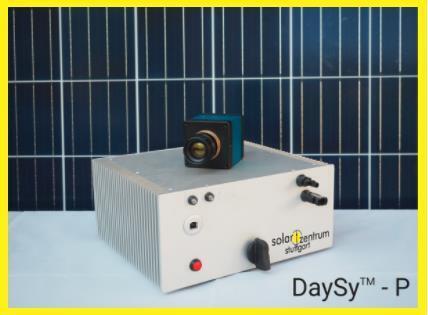

EL測試通常需要使用一臺特殊的EL測試儀器。EL測試儀器通常包括以下幾個組件：

• 恒流源：用于提供恒定的注入電流。

• 測量電壓源：用于提供恒定的測量電壓。

• 光源：用于提供激發電池片或模塊的光線。

• 電子學攝影設備：用于捕獲電池片表面的發光情況，并將其轉換成數字圖像。

• 數據采集及處理系統：用于對數字圖像進行處理和分析。

下面是一個標準的EL測試工作流程：

1. 準備樣品：先將要測試的太陽能電池片或模塊放置在完全黑暗的環境中。

2. 注入電流：設置恒定的注入電流，并將其施加到電池片或模塊上。

3. 激發光源：打開激發光源，用特定波長的光線照射電池片表面。

4. 測量電壓：在電池片或模塊的Z大功率點處測量得到穩定的電壓值，并記錄下來。

5. 數字圖像捕獲：使用電子學攝影設備對電池片表面的發光情況進行拍攝，并將其轉換成數字圖像。

6. 圖像處理和分析：對數字圖像進行處理和分析，獲得電池片或模塊的表面缺陷、不良區域等信息。

7. 結果評估：根據EL測試結果，評估電池片或模塊的性能指標，如開路電壓、短路電流、填充因子和轉換效率等，并與標準進行比較。

8. 需要注意的是，EL測試只能檢測到表面缺陷和不良區域。對于深層次的缺陷或不良區域，EL測試無法有效檢測。此外，EL測試儀器和設備成本較高，因此一般只用于研究和生產過程中的質量控制。

EL測試應用

1. 太陽能電池EL測試是一種重要的質量控制方法。通過EL測試，可以及時發現電池片或模塊的表面缺陷和不良區域，避免出現生產過程中的質量問題。此外，EL測試還可以用來評估太陽能電池的性能指標，如開路電壓、短路電流、填充因子和轉換效率等。

2. 除了太陽能電池之外，EL測試還可以應用于其他材料的光電性能測試，如LED、半導體芯片和顯示器件等。在這些應用中，EL測試也是一種非常有用的光電轉換效率檢測方法。

總之，太陽能電池EL測試是一種基于電致發光原理的質量控制和性能評估方法。通過EL測試，可以及時發現電池片表面的缺陷和不良區域，并對太陽能電池的性能指標進行評估。雖然EL測試儀器和設備成本較高，但在太陽能電池生產和研究中具有非常重要的應用價值。
