光伏組件EL測試儀NIGHTSY

太陽能電站EL測量儀應用：

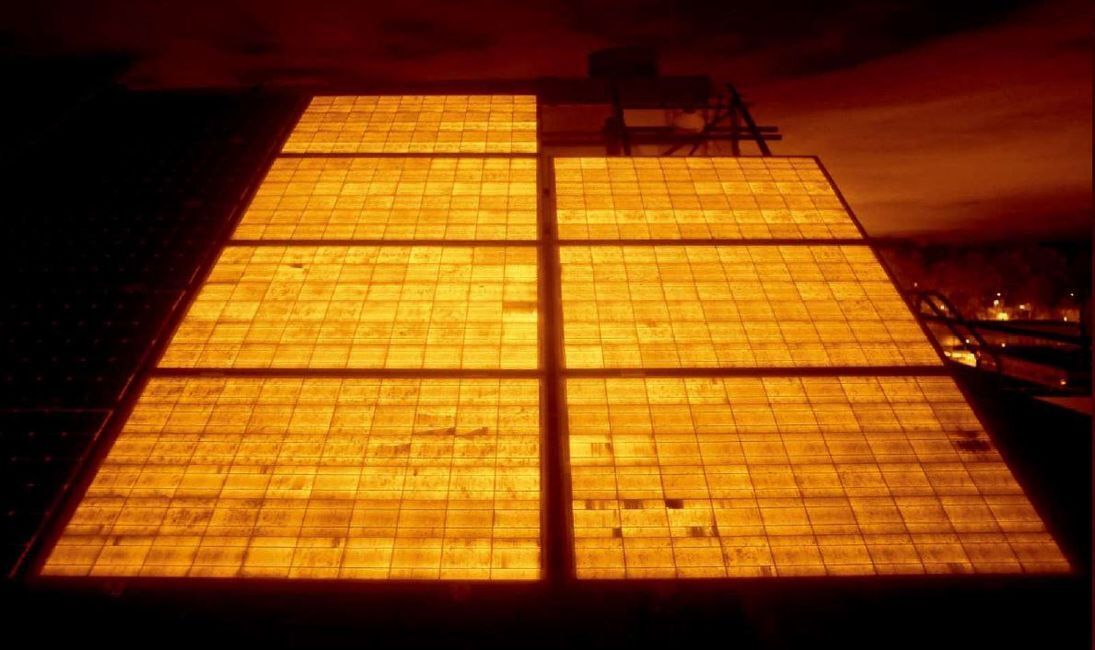

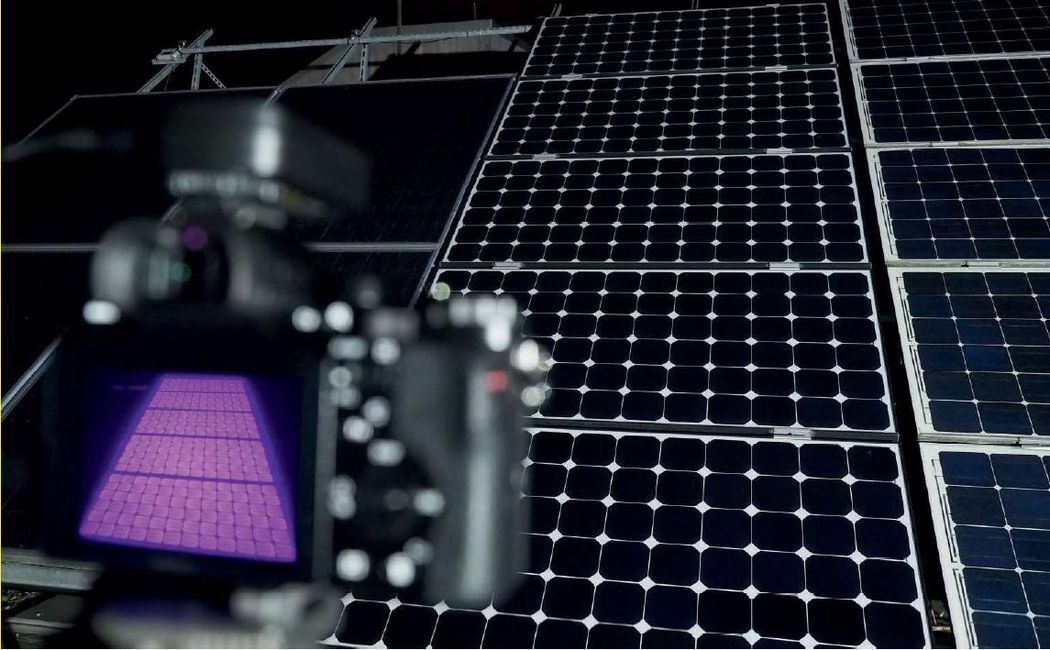

現場組串和單塊組件的EL檢測，組件無需拆下檢測

發貨前和發貨后的檢測

安裝前和安裝后的檢測

缺陷組件的不良分析

接受和盡職調查測試

便攜電池板EL測試設備產品特點：

☆ 缺陷檢測：PID,極化，不工作電池，不活躍電池區域，分離的手指，分離的電池連接，微裂紋，撞擊破壞， 電阻損耗，破碎的二極管，不均勻的電池片，分流和局部熱點

☆ PV支持技術：全部支持的套件：晶體硅，薄膜CdTe,薄膜CI(G)S

☆ c-Si套件：僅支持晶體硅，但是圖像質量好于全部支持的套件

☆ CdTe套件：僅支持薄膜CdTe,但是圖像質量好于全部支持的套件

☆ CIS套件：僅支持薄膜CI(G)S,但是圖像質量好于全部支持的套件

☆ 環境條件：戶外LED照明夜空

☆ 黃昏時光使用除雜散光工具包

☆ 黑暗陰沉的天(<100Lux)使用鎖定工具

☆ 室內使用LED照明

技術參數：

☆ 操作距離(f=50mm lens):Z小0.3m 可見區域22cm*14cm

☆ 典型2.8m可見區域2m*1.3m

☆ 其他鏡頭可供不同需求選擇

☆ 標準鏡頭f=50mm;其他基于需求

☆ 測量時間：典型的是Is

☆ 對焦：手動對按照EL信號/自動對焦按照EL信號并使用自動對焦工具包

☆ 圖像輸出:相機屏幕預覽JPEG圖像

☆ 圖像后處理

☆ 基本功能：圖像輸出整合，虛擬彩色顯示，強度線性和對數標度

☆ 高級功能：圖像縮放，灰階圖，線掃描，組件缺陷注釋，報告整合

☆ 證書：CE

☆ NIGHTSY 12 相機

☆ 修改后的電子取景器可換鏡頭相機

☆ 分辨率：4240*2832 pixel - 12.1MP

☆ 曝光時間：1/8000 s - 30 s

☆ 曝光次數：300次充滿電后

☆ 圖像穩定：基于需求

☆ 操作方式：三腳架，升降機，手持

☆ 防護等級：便攜箱IP54

☆ 重量：不含鏡頭500 g

☆ 尺寸：不含鏡頭 width 150 mm; height 100 mm; depth 60 mm

☆ 附件：AC適配器，電池充電器，電源線，可充電電池2個，USB線纜，肩帶，機身蓋，英語操作手冊，三角架, 三角架手槍頭，堅固的便攜箱

☆ DC power source

☆ 輸出：1,5 kW; 150 Vdc, 10A;

☆ 輸入：85-256 Vac, 47~63Hz, single phase

☆ 防護等級：便攜箱IP 54

☆ 附件：英語操作手冊，20m MC4 PV線，MC4-MC3適配器，MC4工具
