如何安全高效驗收和運維1000V/1500V光伏電站

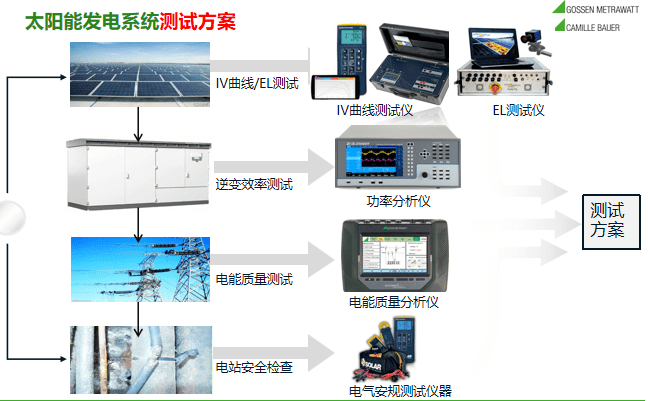

太陽能發電系統測試方案

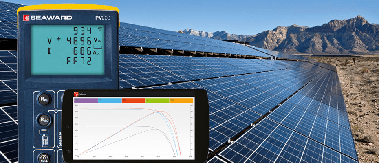

光伏電站測試前的準備工作--光伏電站測試儀：

安全首位

☆ 絕緣手套是必備，頭盔，護目鏡可以有效防止意外對于人體傷害

☆ 光伏電站DC側電壓1000V（馬上1500V），高壓電弧會隨時可能發生，不是所有的設備都有警示標志，時刻明白在測試什么

☆ 測試之前先觀察評估，不要急于動手，或許你需要更高等級的防護措施

注意！

切記需要把光伏陣列和AC端斷開，對于大容量的逆變器留出放電時間再測試

為何1500V光伏電站系統是大勢所趨：

☆ 直流側輸入電壓提高后，每串可連接更多組件，比1000V組串長度可以增加50%電壓提升，電流降低可以減少功率損失

☆ 子串?dāng)?shù)量減少了58個，匯流箱數量也相應減少了3個

☆ 直流側線纜使用量減少，同時, 電氣設備（匯流箱、直流柜、逆變器）的單位功率密度提升，運輸、安裝、維護等方面工作量也減少，人力資源成本降低。

1500V光伏電站系統帶來的新問題

☆ Z直接的PID的影響

☆ 電壓的提升帶來更多的安全隱患，需要對應安全防護等級提升

☆ 電氣設備（匯流箱、直流柜、逆變器）的減少意味著如果發生故障損失也是增大的

光伏電站系統預檢的重要性

☆ 是否有明顯的積塵，組件破損以及接線盒異常

☆ 是否有連接異常，線纜破損，以及布線不合規

☆ 是否有接地，金屬生銹，防水處理的問題

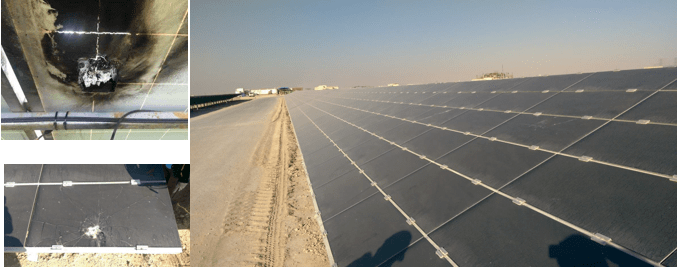

光伏電站系統灰塵遮擋問題

☆ 如果不是為了測試遮擋損失，建議先清洗再測試

☆ 即便是測試遮擋損失，如果積塵嚴重，IV測試可能無法得出STC功率值

☆ 使用我們的IV曲線測試儀，分別測量清洗前后的STC狀態下的功率值，可以方便得出遮擋損失或清洗的直接效果

天氣對于光伏測試儀測試光伏電站系統的影響

☆ 輻照度值不僅要足夠高，而且要足夠穩定

☆ 輻照度計和溫度計對于測試的影響

☆ 務必使輻照度和溫度傳感器安裝在待測組件上，并注意角度

光伏電站系統測試預評估

☆ 為了更好的做對比，在實測之前，建議評估下在正常情況下系統能達到的水平，我們稱之為期望值

☆ 我們可以通過組件的datasheet來做一個預估

☆ 和STC下的開路電壓，短路電流對比可以發現很多問題

開路電壓偏差可能是：

旁路二極管導通，PID，接線故障，極性反轉

短路電流偏差可能是：

接地故障，隱裂，綜合故障
