光伏行業介紹——電站設計安全

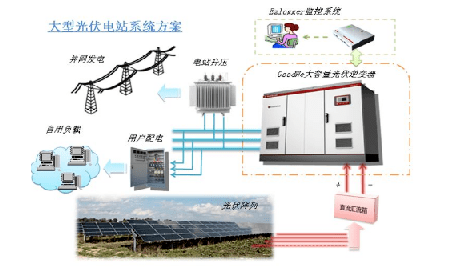

光伏電站的建設包含前期可研、工程設計、工程施工及并網運行四個階段。

☆ 光伏方陣

☆ 匯流箱

☆ 逆變器

☆ 電網接入系統（升壓、計量）

☆ 交/直流電纜

☆ 監控級通訊裝置

☆ 防雷接地裝置

☆ 其他硬件設備

電能質量-電氣設計安全

光伏電站向當?shù)亟涣髫?fù)載提供電能和向電網發送電能的質量，在諧波、電壓偏差、電壓不平衡度、直流分量、電壓波動和閃變等方面應滿足國家相關標準。

光伏電站應該在并網點裝設滿足IEC61000-4-30《電磁兼容 第4-30部分 試驗和測量技術-電能質量》標準要求的 A類電能質量在線監測裝置。

對于大型或中型光伏電站，電能質量數據應能夠遠程傳送到電網企業，保證電網企業對電能質量的監控。對于小型光伏電站，電能質量數據應具備一年及以上的存儲能力，必要時供電網企業調用。

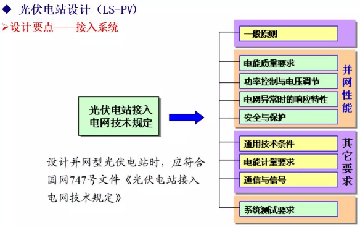

光伏電站接入電網技術規定與前期國標規定的電能質量基本無差異，額外增加了直流分量（不超過交流額定值0.5%）、有功無功控制、防孤島等光伏等特定項

【電壓偏差 GB/T 12326】

35kV及以上公共連接點電壓正、負偏差的J對值之和不超過標稱電壓的10%。

20kV及以下三相公共連接點電壓偏差為標稱電壓的±7%。

【光伏行業介紹--孤島效應】

孤島是一種電氣現象，發生在一部分的電網和主電網斷開，而這部分電網完全由光伏系統來供電。在國際光伏并網標準化的課題上這仍是一個爭論點，因?yàn)楣聧u會損害公眾和電力公司維修人員的安全和供電的質量，在自動或手動重新閉合供電開關向孤島電網重新供電時有可能損壞設備。--光伏系統檢測儀

光伏電站的日常維護一般需要符合IEC 62446-1或GB/T 50794《光伏發電站工程施工規范》或GB/T 50796《光伏發電站工程驗收規范》/CGC/GF 003.1《并網光伏發電系統工程驗收基本要求》

IEC62446-1主要規定了光伏并網發電系統交付給客戶的過程中需要提供的信息和文件，同時規定了為保證電站的安全安裝和正常運行而需要完成的調試測試，檢驗標準和文件。本標準也可以用于周期性的復檢。

其中系統文件包含設計者信息、安裝者信息、電纜、防雷等文件。
