光伏IV曲線測試儀PV200套裝技術參數介紹

PV200套裝技術規范書：太陽能光伏板測試儀的介紹

現場IV曲線測試儀使用手冊

在光伏電站的日常運維工作中,運維人員需要對組件、匯流箱、逆變器、高低壓開關柜等設備的電流、電壓、絕緣電阻、電路通斷等進行檢查。

光伏IV曲線測試儀產品特點：

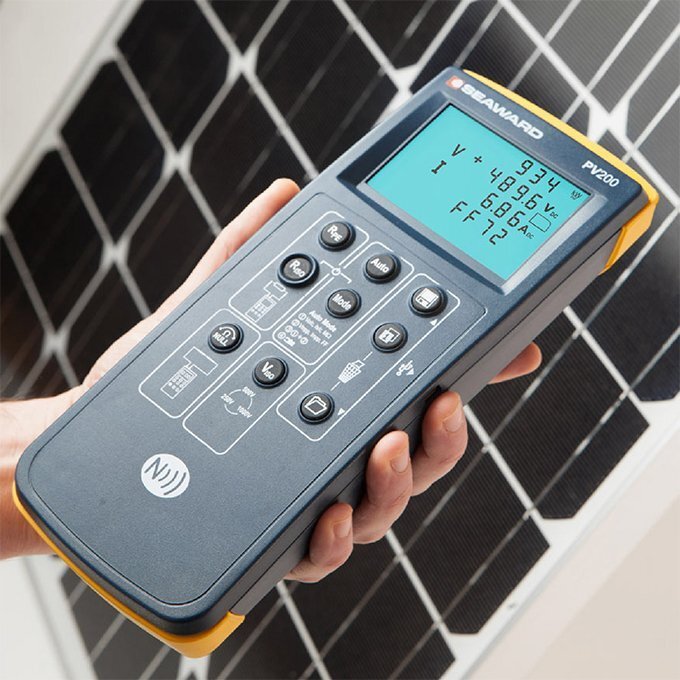

■ 體積小，手持便攜

■ 性價比高的光伏系統診斷工具

■ 簡便，快速的按鍵式操作

■ 符合國際標準IEC 62446: 2016 和 IEC 61829: 2015集投運試驗及IV曲線跟蹤與 一體

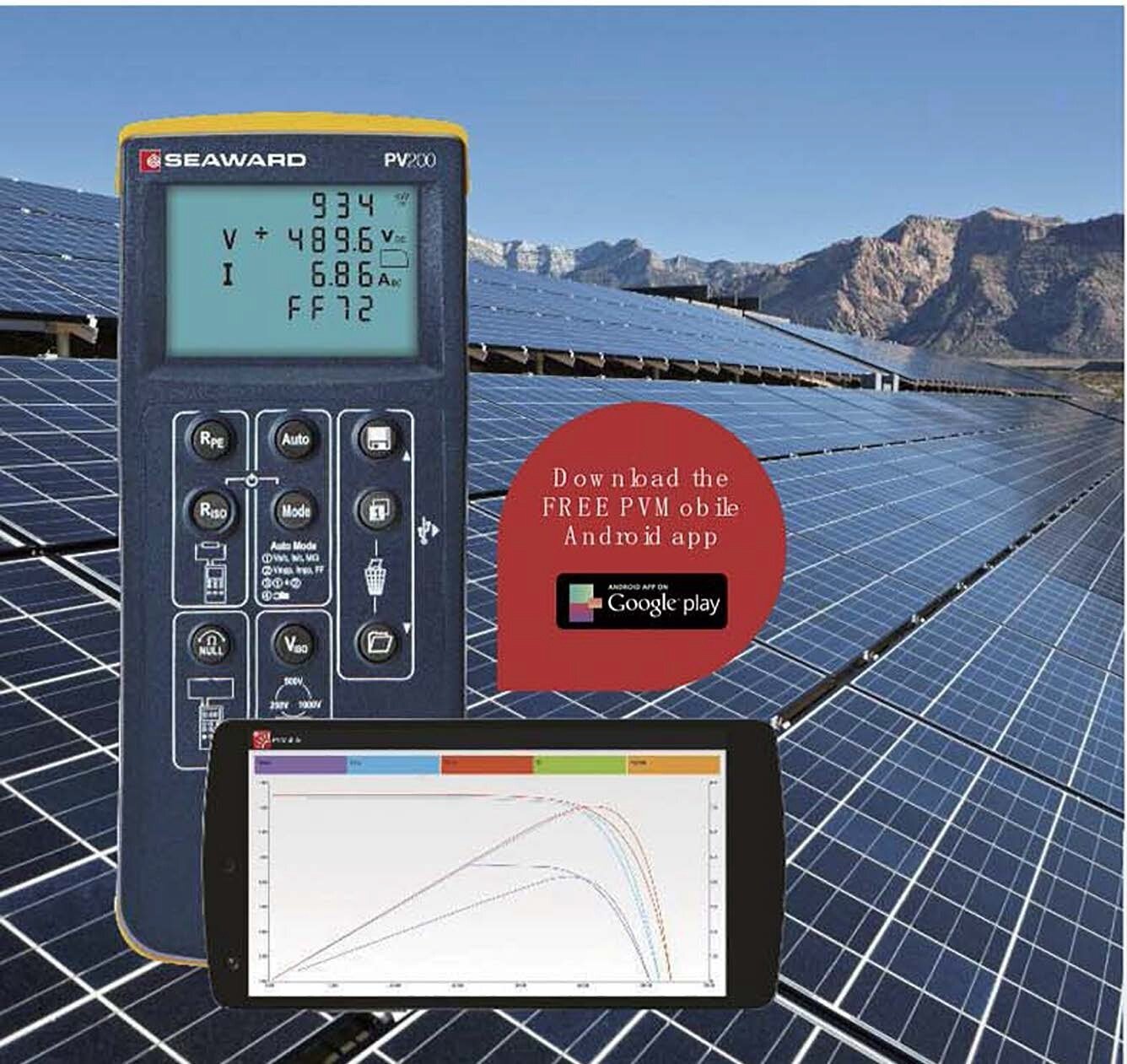

■ 使用PVMobile Android APP在現場即時查看詳細的IV曲線

■ 通過PVMobile 應用程序或SolarCert將測量的IV曲線轉換為STC標準值

■ 通過PVMobile APP即時將PDF格式報告發回辦公室

■ 可測試光伏組件或組串

■ 在太陽光直射下清晰的查看顯示結果

■ 無線接收Solar Survey 200R測量的輻照度和溫度數據

■ 系統性能完全可追溯

■ 兼容SolarCert Elements v2版本軟

太陽能光伏板測試儀的介紹產品功能：

■ 符合IEC 61829標準的IV曲線跟蹤

■ 接地連續性

■ 絕緣電阻（自動短路電流測試和點對點測試）

■ AC/DC電壓測量

■ 1000VDC開路電壓測量

■ 高達1000VDC的Z大功率點電壓

■ 高達15ADC的短路電流

■ 自動填充因子計算

■ 操作電流Z大40A的（使用電流鉗）

■ DC功率Z大40KW

現場IV曲線測試儀使用手冊

光伏IV曲線測試儀產品配置清單：

■ PV200 PV安全規范測試儀及I-V曲線測試儀

■ Survey 200R 多功能輻照度表、組件溫度傳感器及安裝支架

■ SolarCert Elements v2軟件

■ AC/DC 電流鉗

■ 2 x MC4轉接頭(紅色及黑色各一支)

■ 2 x 1.5米 4mm香蕉頭測試線+鱷魚夾

■ USB數據線

■ 6 支AA堿性電池1.5V

■ 快速操作手冊

■ 儀器便攜包

■ PV200出廠計量證書

同時提供PC datalogger 軟件、操作指導手冊、USB驅動軟件的互聯網

鏈接地址

太陽能光伏板測試儀的介紹

現場IV曲線測試儀使用手冊產品參數：

接地連續性/電阻測量

l 顯示范圍 0.00 - 199Ω

l 測量范圍 0.01 - 199Ω

l 測量精度 ±(2%rdg+5d)

l 分辨率 0.01Ω

l 開路測試電壓 4VDC，額定

l 測試置零 Zero Z大至10Ω，通過Zero鍵

l 測量次數 5000 x 1秒測量

l 聲光報警 輸入 ≥30VAC

l 測量保護 測試停止當輸入≥30VAC/DC時

絕緣電阻測量(自動短路測試)

l 顯示范圍 0.05 – 200MΩ

l 測量范圍 0.05 – 200MΩ

l 測量精度 ±(5%rdg+5d)，0.05 – 100MΩ； ±(10%rdg+5d)，101 – 200MΩ

l 分辨率 0.01MΩ Z大

l 開路測試電壓 250/500/1000V(根據IEC 61557-2 標準)

l 短路電流 1mA 額定電流

l 短路測試電流 <2mA 額

l 測量次數 5000 x 1秒測量

l 聲光報警 輸入 ≥30VAC

l 測量保護 測試停止當輸入≥30VAC/DC時

絕緣電阻測量(點對點)

l 顯示范圍 0.05 – 300MΩ

l 測量范圍 0.05 – 300MΩ

l 測量精度 ±(5%rdg+5d)

l 分辨率 0.01MΩ Z大

l 開路測試電壓 250/500/1000V(根據IEC 61557-2 標準)

l 短路測試電流 <1mA

l 測量次數 5000 x 1秒測量

l 聲光報警 輸入 ≥30VAC

l 測量保護 測試停止當輸入≥30VAC/DC時

電壓測量(通過4mm香蕉頭)

l 顯示范圍 30V – 440 VAC/DC

l 測量范圍 30V – 440 VAC/DC

l 分辨率 1V

l 測量精度 ±(5%rdg+2d)

l 電壓測量(通過PV測試線)

l 顯示范圍 0.0V – 1000 VDC

l 測量范圍 5.0V – 1000 VDC

l 分辨率 0.1V

l 測量精度 ±(0.5%rdg+2d)

l 聲音提示 DC電壓極性正確或反向

Is/c電流測量(通過PV測試線)

l 顯示范圍 0.0A – 15.0 ADC

l 測量范圍 0.5A – 15.0 ADC

l 分辨率 0.1A

l 測量精度 ±(1%rdg+2d)

l 工作電流測量(通過DC電流鉗表)

l 顯示范圍 0.0A – 40.0 A AC/DC

l 測量范圍 0.1A – 40.0 A AC/DC

l 分辨率 0.1A

l 測量精度 ±(5%rdg+2d)

DC功率測量

l 顯示范圍 0.0W – 40.0 kW

l 測量范圍 10W – 40.0 kW

l 分辨率 10W max

l 測量精度 ±(6%rdg+2d)

I-V曲線測量

l Z大功率損耗 10 kW

l 曲線數據點數量 Z大128點

0.15 V ... 1200 V AC

 ? 電阻

連續性測試：0.00 ... 999 k?, green LED for continuity, ≤ 1.00 k? 時5秒蜂鳴

: ? 相位測試: “POL” 顯示和 LED顯示

? 相序測試: 黃色LEDs 逆時針和順時針旋轉

? 背光顯示 超過50 V AC / 120 V DC及危險電壓時紅色警示

? 表筆筆尖長度可調：4mm/16mm

? 測量點照明

 ? 過流保護：40mA，持續10秒

 ? 230v下高達30mA以內的RCD快速測試

 ? 干擾電壓測試

 ? 啟動自檢測試
